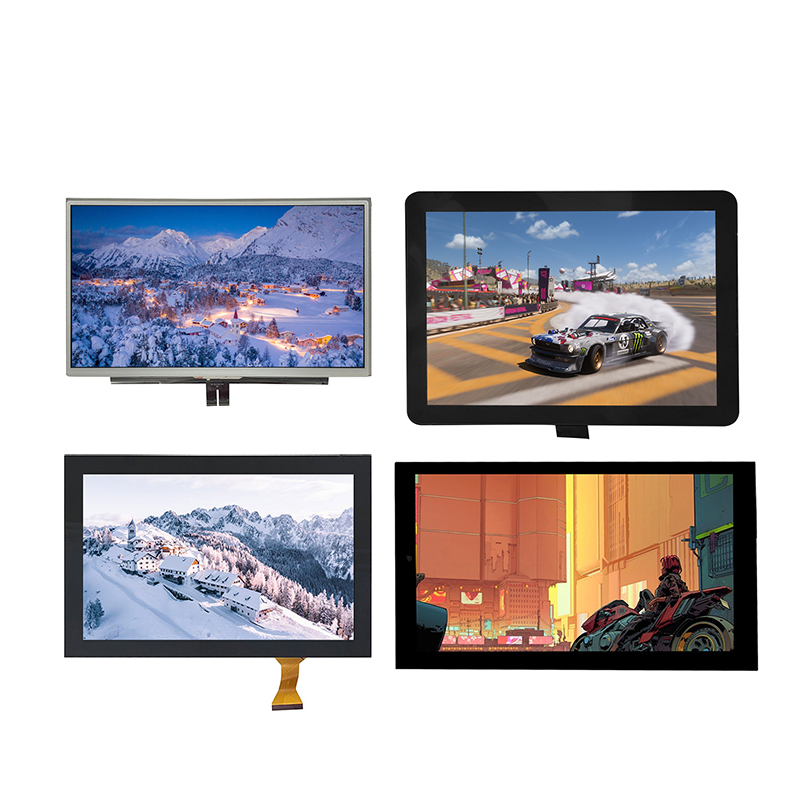

在選擇 TFT LCD 時，工程師往往首先關注尺寸、分辨率、亮度這些顯性的指標。但在實際產品設計中，接口的選擇才是決定能否順利落地的關鍵因素。接口不僅決定了主控芯片的帶寬需求和軟件復雜度，也會影響 PCB 的布線、電氣特性、功耗甚至整機的成本。本文將結合工程實踐，從帶寬計算、電氣特性和真實案例三個角度，深入探討 SPI、RGB、LVDS 和 MIPI 四種接口的適用性。
一、基礎概念與選型第一步
在深入各個接口之前，有幾個基礎的術語和架構要先澄清，因為它們決定了接口的類型和適用性。
主控處理器（Host Processor）：可以是 MCU、MPU 或其他嵌入式控制單元，用來生成顯示內容。
顯示驅動 IC（DDIC, Display Driver IC）：負責把主控器發過來的命令／像素數據轉換為面板上的每個像素顯示；有些 DDIC 內置幀緩沖，有些沒有。
幀緩沖（Frame Buffer）：一塊 RAM，用于存儲整幀圖像。若顯示模塊內含幀緩沖，則主控可以將圖像“批量”寫入，然后由 DDIC 自行刷新顯示，不必每一幀都持續傳輸像素數據。若沒有幀緩沖，則主控必須持續不斷地（實時）發送每個像素的數據，以維持圖像顯示（即“視頻模式”）。
選型第一步就是要判斷 你的應用是否需要顯示模塊內置幀緩沖？這個判斷會決定：接口類型（實時“視頻模式”的接口 vs 指令/批量寫入模式的接口）; 主控處理能力需求; 功耗預算; 接線／PCB 引腳資源需求。
二、 SPI：簡單靈活，但帶寬是瓶頸
SPI 是最常見的低成本顯示接口。它的優點在于硬件簡單，只需要少量引腳即可完成通訊，很多低端 MCU 都直接支持。對于分辨率不高的顯示，例如 240×320 或 480×272 的小尺寸屏，SPI 模塊通常內置幀緩沖，主控只需間歇性地寫入數據，功耗低而且邏輯清晰。
然而，SPI 的帶寬限制非常明顯。以一個 320×240、16 位色深、60 Hz 刷新率的屏為例，帶寬需求計算如下：
帶寬 = 分辨率 × 色深 × 幀率 = 320 × 240 × 16 × 60 ≈ 74 Mbps
但即便在高速 SPI 模式下，絕大多數 MCU 也只能提供 20~40 Mbps 的有效速率。這意味著你很難通過 SPI 驅動這樣一塊屏幕以視頻流模式運行。因此，在 SPI 場景下，常見的做法是利用模塊自帶的顯存，只在屏幕部分區域需要更新時寫入數據。比如一臺智能手環，只更新心率數值和幾張小圖標，而不是實時渲染整幀畫面。
三、RGB 并行接口：帶寬充足，但引腳資源吃緊
RGB 接口是最直觀的像素傳輸方式，每個像素的數據通過多根并行數據線同時送到驅動芯片。帶寬上幾乎沒有瓶頸，只要主控能夠產生像素時鐘，就能直接驅動屏幕。以 800×480、24 位色深、60 Hz 刷新率為例：
帶寬 = 800 × 480 × 24 × 60 ≈ 553 Mbps
并行總線可以輕松達到這個速率。但問題在于引腳數量。24 位色深就需要 24 根數據線，再加上時鐘、同步信號和控制信號，總引腳數超過 28 根。對于 MCU 而言，這是一個沉重的負擔，不僅占用大量 IO，還使 PCB 布線變得復雜。
在實際工程中，很多工業設備使用 RGB 接口的原因在于其邏輯簡單、調試方便。例如一臺醫療監護儀，采用 STM32 系列 MCU 直接驅動 7 寸 800×480 的屏。雖然犧牲了 MCU 大量引腳，但換來了較低的軟件復雜度和可控的硬件設計。
四、LVDS：長距離、高速傳輸?shù)墓I(yè)首選
當分辨率提升到 1024×768 或更高時，并行 RGB 就顯得不合適了。此時，LVDS（低電壓差分信號）成為工業界的首選。它的核心思想是將并行數據序列化后，通過若干對差分信號線傳輸。差分信號不僅抗干擾能力強，而且能夠顯著降低電磁輻射，非常適合線纜較長、環境復雜的應用場景。
舉個例子，一塊 15 寸的 1024×768、24 位色、60 Hz 刷新率的屏，理論帶寬需求為：
帶寬 = 1024 × 768 × 24 × 60 ≈ 1.13 Gbps
RGB 很難滿足這種速率需求，而 LVDS 可以輕松勝任。通過 4 對差分對（每對大約 280 Mbps），就能穩定傳輸整幀數據。這也是為什么在車載娛樂系統、工業人機界面（HMI）和醫療設備中，LVDS 屏幕被廣泛采用。
不過，工程中 LVDS 的難點在于 PCB 設計。差分線需要嚴格的阻抗控制和長度匹配，通常要求 100Ω 差分阻抗。如果布線不當，就可能出現眼圖閉合、信號抖動等問題。很多設計師在早期開發時忽視了這一點，結果導致屏幕閃爍、色彩錯亂，最后不得不重新打板。
五、MIPI DSI：移動設備的高帶寬利器
隨著智能手機和平板的普及，MIPI DSI 成為了小尺寸高分辨率屏幕的主流接口。它的優勢在于既有極高的帶寬，又能保持低功耗和少量引腳。MIPI 通過差分高速通道傳輸打包好的像素數據，每條 lane 可以支持幾百 Mbps 到上 Gbps 的速率。
以一塊全高清（1920×1080）、24 位色、60 Hz 的屏幕為例：
帶寬 = 1920 × 1080 × 24 × 60 ≈ 2.98 Gbps
如果使用 4 條 lane，每條 lane 需要傳輸約 745 Mbps，這在 MIPI 規范內完全可行。相比之下，如果用 RGB 或 LVDS 來驅動，布線和功耗都會大幅增加。
MIPI 的實際工程案例幾乎隨處可見，比如手機、車載儀表盤、AR/VR 眼鏡等。但 MIPI 的挑戰在于調試和協議復雜度。由于它采用高速串行傳輸，任何阻抗不匹配、線長差異或電源噪聲都可能導致花屏或不顯示。此外，MIPI 的初始化通常依賴于 DCS（Display Command Set），需要仔細參考屏廠提供的驅動代碼。很多開發團隊第一次使用 MIPI 屏?xí)r，常常因為初始化參數錯誤而折騰數周。
六、接口帶寬需求與能力對比
下表給出幾種常見分辨率在 60Hz、24 位色深下的理論帶寬需求，并與不同接口的實際適用情況對比。
| 分辨率 | 帶寬(Gbps) | SPI | RGB | LVDS | MIPI DSI |
|---|---|---|---|---|---|
| 320×240(QVGA) | 0.074 | 勉強可行 | 輕松支持 | 過剩 | 過剩 |
| 800×480(WVGA) | 0.553 | 不適合 | 可支持 | 輕松支持 | 輕松支持 |
| 1024×768(XGA) | 1.13 | 不適合 | 接近上限 | 適合 | 適合 |
| 1920×1080(FHD) | 2.98 | 不適合 | 不適合 | 高端 LVDS 可支持 | 最佳選擇 |
| 2560×1440(QHD) | 5.32 | 不適合 | 不適合 | 部分 LVDS 可支持 | 最佳選擇 |
| 3840×2160(4K) | 11.94 | 不適合 | 不適合 | 基本超出 | 高速 MIPI |
從表中可以看到：
SPI 只適合低分辨率、低刷新率的屏幕。
RGB 在中分辨率（800×480 左右）最有優勢。
LVDS 在工業級別的 1024×768 ~ FHD 屏幕范圍內表現最佳。
MIPI DSI 幾乎覆蓋了所有高分辨率場景，是未來移動端和高端消費產品的主流。
工程師的抉擇
在選擇接口時，不能單純看“能不能用”，還要結合實際的項目環境。比如一臺便攜式醫療設備，如果只需要簡單的圖標顯示，SPI 就足夠；而對于一臺工廠 HMI，RGB 是更平衡的選擇；當設備要接大屏幕、放在復雜的電磁環境中運行時，LVDS 幾乎是唯一可行方案；而一旦涉及高分辨率、高幀率的小尺寸屏，MIPI 就是必然選項。
接口的選擇，其實就是在成本、功耗、帶寬、復雜度之間尋找平衡。最合適的接口，往往并不是技術最先進的，而是最貼合應用場景的。
